公路排水邊溝成型機

產品詳細

一、寫在前面：

首先說明公路排水邊溝成型機是一款非標型的渠道成型機器，為什么這個機器是定制的機型呢？

因?yàn)榧夹g(shù)參數中有很多如上下口寬度，深度，渠體厚度及其邊角寬或者其他特殊設計都會直接決定設備的澆筑主機模板的尺寸，也可以說本機器屬于模板現澆水渠成型機械。

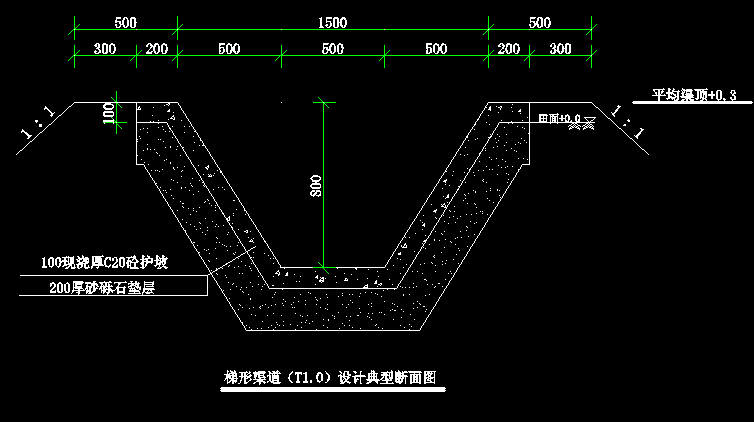

某公路排水邊溝圖紙

二、公路排水邊溝成型機技術參數：

液壓系統參數	油泵電機功率	按渠定制
	額定系統壓力	20Mpa
	流量	7L/min
	油箱容積	60L
發電系統	發電機組	按渠定制
	柴油機型號	常柴
	標定功率	按渠定制
	標定轉速	2200r/min
成型系統	下料電機	按渠定制
	震動電機功率	按渠定制
	行走速度	0.5m-1.5m/min
	挖斗	按渠定制（可選）
	砼塌落度	<100mm
施工要求	縱向坡度要求	<30°
	橫坡度要求	<5°
	轉彎度數	120°
成型標準	溝底平整度	土質±15mm
	溝底平整度	石質±30mm
	寬度	±20mmmm
	深度	±30mm
	鋪砌厚度	±10%
外形尺寸（長寬高）		定制尺寸
重量		定制尺寸

三、公路排水邊溝成型設備施工流程：

公路排水邊溝成型設備施工流程

1、場地平整：施工前，對施工段水溝的原地面進行平整，根據排水方向調整出縱向排水坡度，坡腳范圍人工清理，中間地段機械清理。

2、測量放線：測量分為三個階段。

第一階段在坡腳與水溝之間按直線25米曲線15米測設外移樁；

第二階段基槽開挖階段，按照測設樁位灑出開挖灰線，開挖時水準儀復核；

第三階段為混凝土施工階段精準控制，按照測設樁位掛線。

3、水溝開挖：利用小型挖機特制定型挖斗，一次定尺開挖，同時配置小型自卸運輸汽車，將開挖土方及時清運。

4、設備安裝：根據開挖線及控制樁安放行走槽鋼（行走器式不需要軌道），吊裝設備安裝就位并調試。

5、混凝土澆筑：混凝土集中拌制，斗車運輸?shù)绞┕がF(xiàn)場；由吊車吊裝入模，在進料倉內進行下料；設備通過液壓裝置擠壓已澆筑混凝土產生反作用力行走，方向和標高通過渠槽兩側軌道或者方向器控制，水渠機移動過程中附和振動器不斷振搗，水溝一次性澆筑成型。

6、收光抹面：混凝土澆筑成型后，由人工收光抹面，收面同時將線型進行修飾，保證直線線型順直，曲線線型圓順。

第一次收面，抹平，棱角出線；第二次收面，精平，棱角分明；第三次壓面，抹出光面，修正局部棱角。

7、切割伸縮縫：水溝安裝圖紙?jiān)O(shè)計，設置伸縮縫。

施工分為三步：在收光抹面后，由人工利用定制切斷器，配合鐵錘切出伸縮縫；在混凝土強度達到10MPa（大概5天）用切割機彈線切割；沖洗伸縮縫，填塞瀝青麻筋，然后用水泥砂漿嵌縫。

8、養護：混凝土澆筑并收面后6h內覆蓋塑料薄膜全封閉進行養護。
